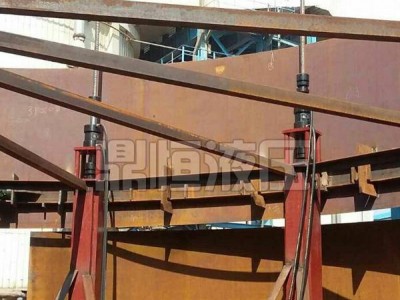

液压顶升设备为单作用双级液压缸，用于垂直起降工作,回程需外力或自重回位。设备结构严谨紧凑、 平稳、操作简便、载荷可调、安装快捷、同步精度高。
液压顶升设备优点：
1、操作简便、载荷可调、设备提升时平稳、同步效果好。
2、可与内圈自动焊机交叉作业。
3、兼容性好，大大节省客户的工装成本。
液压顶升设备安装：
(1)液压顶升设备安放在平整牢固地面上，且应干燥通风、防潮、防雨以及避免太阳直晒，应安装防雨泵棚。
(2)液压顶升设备供压系统，应按泵站系统图将各高压管、阀门、接头连接好，并与顶升立柱上的液压千斤顶相连，注意所有千斤顶进出口一致，上油嘴为回程油压管，下油嘴为上升油压管，检验连接是否牢靠。供压部件不应与底板直接接触，且应有防烫、防扎等遮挡措施。在连接液压胶管时，严禁带入泥砂，以免损坏千斤顶。
(3)液压顶升设备供电部分安装。按电气技术要求安装。
液压顶升控制结构特点同桥梁顶升反力系统一、液压系统控制结构特点
现有提升设备系列产品为全液压传动与控制结构，其液压系统的组成、工作原理基本相同，其中核心部分是液压驱动系统。
液压驱动系统是大功率时变负载与黏度的液压系统。变量泵控制定量马达的液压回路具有结构简单、工作效率恒转矩输出等特点，这类变量系统输出的流量能跟随输入信号—减压式比例阀阀芯位移作连续比例变化。在液压提升设备工作过程中，司机操作减压式比例控制阀，向变量控制系统的比例液压缸输入一逐渐变化的压力油，比例液压缸位移控制伺服阀阀芯位移，伺服阀又通过差动液压缸控制摆动缸体改变变量泵的斜盘倾角，使输入液压马达的液压油流量逐渐变化，从而控制液压马达的旋转速度，实现提升容器的加速起动与减速运行，在恒速升降与低速爬行阶段，司机保持操作手柄不动，从而完成一个提升循环。
液压驱动系统为变量液压泵直接反馈排量调节变量控制结构，和开环加简单的手动操作比例式减压阀控制方式，该控制方式中液压泵输出流量容易受负载的影响而不稳定，液压泵的容积效率随系统工作压力的高低及液压油黏度的变化而变化，使液压泵的输出流量受负载及油温的影响，由于液压油的可压缩性、管道的弹性、液压元件的泄漏等因素的影响，加之系统又没有设置马达输出速度检测与反馈控制回路，系统不能自动清理负载变化等多种因素引起的液压马达输出速度误差，因此现有液压驱动系统的速度控制精度较低，影响到了液压顶升设备的可靠性，不能达到现代液压提升设备的高精度控制和乘坐舒适性等性能要求。
因此，优选液压驱动系统控制方案实现液压提升设备的计算机控制以改变其综合性能显得十分迫切，提高系统的速度刚性、缩短负载扰动调节时间、保持系统工作效率的大功率、大惯量负载泵控马达伺服系统的控制方案来提升液压提升设备性能。
二、桥梁顶升反力系统
在液压提升装置进行顶升时承担顶升千斤顶、支撑体系的部分就称为顶升反力系统。主要有以下3种体系：
1、顶升基础
原有承台己有较稳定的承载能力，所以应尽量利用原有承台或盖梁作为顶升反力基础。对于浅埋基础，可在原基础上植筋浇注混凝土，作为顶升反力基础；对于深埋基础或没有承台的，则应考虑采用抱柱梁、牛腿或临时地基处理作为顶升反力基础。
顶升时上部结构荷载不再通过支座传力到下部结构，而是由千斤顶作用于反力系统后传到基础，由此作用点位置变化需要检算基础在顶升时的受力，保证结构的平衡，以防倾覆。同时还要计算植筋间距、粗细，保证临时顶升基础与原基础结合牢固。
2、抱柱梁
抱柱梁是依附在柱四周的梁系。顶升时，千斤顶通过抱柱梁把力传递给柱，再传递给基础，抱柱梁与柱之间通过新旧混凝土的摩擦传递剪力。抱柱梁设置位置灵活，对支撑体系的稳定性要求小，且无需拆除基础上的水沟、护坡等高速公路附属物，即可保证支撑的稳定，又可节约工程成本。
抱柱梁设计采用的是托换理论，设计时不仅要考虑正截面承载能力，局部抗压强度及抗剪切强度，而且还要考虑抱柱梁与柱结合的可靠度。经过大量实践及实验证明，采用钢筋混凝土抱柱梁是一种较为可靠、的形式。
抱柱梁施工应当在原棍凝土柱保护层凿除后立即进行外包钢筋混凝土的施工，必要时可在其间设置小系梁，以使其连成整体，增强稳定性。
3、顶升托架体系
当采用实体墩台或者选用直径较大的千斤顶时，应采用钢板焊接成纵横向分配梁组成顶升托架体系，对顶力进行转换，使其均匀地作用于上部结构分配梁需根据各桥结构情况进行设计，一般有型钢和钢板箱梁两种形式。分配梁应采用工厂预制，用植筋的方法与上部结构连接，再通过螺栓连接上下分配梁，形成钢托架体系，这种托架体系具有较好的整体性和稳定性。
对于各加力点位置，千斤顶或垫块与梁及承台的接触面须经计算确定，不得超出原结构混凝土强度，保证结构。
