液压提升器利用液压提升装置(成套设备)均布于储罐内壁圆周处,先提升罐顶及罐体的上层壁板,然后逐层组焊罐体的壁板。

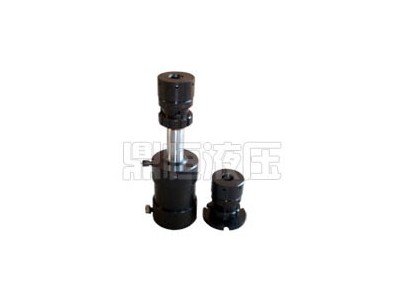

液压提升器采用自锁式液压千斤顶和提升架、提升杆组成的液压提升机,当液压千斤顶进油时,通过其上卡头卡紧并举起提升杆和胀圈,从而带动罐体(包括罐顶)向上提升;当千斤顶回油时,其上卡头随活塞杆回程,此时其下卡头自动卡紧提升杆不会下滑,千斤顶如此反复运动使提升杆带着罐体不断上升,直到预定的高度(空出下一层板的高度)。当下一层壁板对接组焊后,打开液压千斤顶的上、下松卡装置,松开上下卡头将提升杆以及胀圈下降到下一层壁板下部胀紧、焊好传力筋板,再进行提升。如此反复,使已组焊好的罐体上升,直到 后一层壁板组焊完成,从而将整个储罐安装完毕。


(一)、倒装法罐壁施工要点
(1)罐顶蒙皮焊接完成后,用16T履带吊进行圈板、纵缝组对焊接,每圈壁板留两道活口不焊,在每个活口的上下各设一只5T倒链,用于在提升过程中逐步收紧壁板。
(2)每次提升前,要对提升装置进行认真的检查,检查合格后方可开始提升。
(3)在提升过程中指挥人员要统一信号,尽量做到同步提,同步停,每次提升的高度要一致。指挥人员随时观察罐体起升高度是否一致,必要时进行调整,使起升平衡。
(4)提升至一半高度时,停止提升,提升人员稍作休息,并在上圈壁板内侧下边点焊环缝组对挡块。
(5)提升到位后,收紧活口倒链,在罐内分六组人员,同时从活口之间的中心向活口方向,采取在本圈壁板内侧上边点焊挡块的方法进行环缝组对并对局部对口间隙不宜处进行修理,同时对组对完成的地方攀行点焊。
(6)当环缝外侧焊缝焊接完成2/3后,将涨圈和倒链重新回位,为组装下一圈壁板和下一次提升做准备工作。
(7)底圈壁板安装时,留一块壁板不焊,将其作为罐内加热器、内浮顶、调和器安装时的进出口,待其安装完成后再组焊该块壁板。
(二)、液压提升倒装施工注意事项
随着世界石油工业的迅速增长和对能源需求的不断增加,原油和成品油的储备受到了各国的普遍关注,对各类油库储备能力的要求也越来越高。金属储罐向着大型化发展的趋势也越加明显,液压提升倒装法以其提升平稳、安全可靠的施工特点逐渐受到了施工单位的认可。
1、倒装法液压提升原理
将液压提升装置(成套设备)均布于储罐内壁圆周上,先提升罐顶及罐体的上层(一层)壁板,然后逐层组焊罐体的壁板。采用自锁式液压千斤顶和提升架、提升杆组成的提升装置(液压顶升设备),通过液压控制系统,使液压千斤顶进油时,通过其上卡头卡紧并举起提升杆和胀圈,从而带动罐体(包括罐顶)向上提升,当千斤顶回油时,其上卡头随活塞杆回程,此时其下卡头自动卡紧提升杆不会下滑。千斤顶如此反复运动使提升杆带着罐体不断上升,直到预定的高度!空出下一层板的高度)。当下一层壁板对接组焊后,打开液压千斤顶的上、下松卡装置,松开上下卡头将提升杆以及胀圈下隆到下一层壁板下壁胀紧、焊好传力筋板,再进行提升。如此反复,使已组焊好的罐体上升,直到较后一层壁板组焊完成,从而达到倒装法施工工艺要求。
2、施工时注意事项
(1)提升作业应在其周围没有交叉作业的时间和环境进行;(2)四级风(5.5~7.9m/s)引以上及中雨、雪等恶劣天气不得进行提升作业;夜间没有足够照明设施保证时不得进行提升作业;(3)提升施工中各岗位人员坚守岗位,在施工过程中听从指挥、步调一致;(4)每次提升之前都应有专人对提升设备作一次安全检查并做好记录。
